Профиль по чертежам

От проекта до объекта -  один шаг!

Мы изготовим алюминиевый профиль по вашему чертежу или образцу, используя технологию горячего прессования ( технологическое название - экструзия).  Для большинства пользователей слова и термины могут быть непонятны.  Наша компания 5Единиц.ру объяснит, что все это значит.

Что такое метод экструзии ?  5Единиц.ру объясняет!

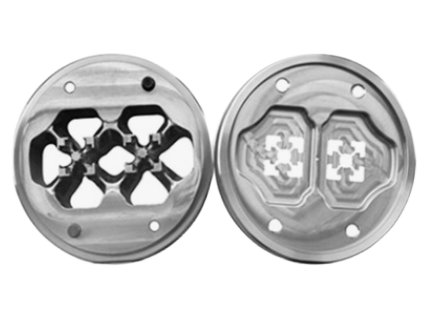

Метод экструзии - это выдавливания расплавленного алюминия через специальный инструмент ее же называют матрица или форма. Он производится из самого прочного металла, чтобы в процессе давление не разломаться пополам. Вот так выглядит матрица за которую просят обычно существенную оплату на запуск в работу. Обратите внимание, что в ней внутри уже есть заготовленный рисунок (полости) для будущего профиля.

От чего зависит стоимость матрицы ?  5Единиц.ру объясняет!

Цена зависит от количества пазов и V-ручейков, паз - это отверстие,  V-ручейки В-образное углубление в пазу. Для примера    возьмем образец с фотографии,  на нем 7 пазов и 16 V-ручейков    чем проще алюминиевая конструкция тем дешевле инструмент (матрица). Каждый дополнительный паз или ручеек добавляет до +30% к стоимости изделия.

А матрицу нужно оплачивать на каждый заказ или единоразово?

 5Единиц.ру объясняет!

Матрица испытывает на себе давление от нескольких кг до тонны, и ее ресурс ограничен сопротивлениями, к примеру, на одной матрице можно опрессовать 50 тонн круглой трубы и всего 28 тонн прямоугольной. Процесс износа матричного инструмента происходит путем стирания внутренних стенок, а также деформации (перекоса) инструмента.  Причина износа ясна,  прессования крупных партий. Ресурс инструмента вырабатывается,  и требуется дефектовка, а если дефектовка не  решает проблему? Изготавливается дублер матрицы. Пока матрица в ресурсе, расходы на дублеры не требуются!

Я как покупатель, как могу узнать о негодности инструмента?

5Единиц.ру объясняет!

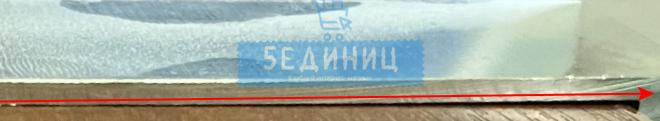

На крупных предприятиях, производящих алюминиевый профиль, есть отдел контроля качества. Он определяет износ инструмента при получении первой партии продукции. Отдел ориентируется на косвенные признаки, такие как тонкие полоски на поверхности, излишняя шершавость и искривление поверхности, превышающее стандарты ГОСТ. Какие виды искривления бывают? Винтовое,  волновое, радиусное.

Важно! Не всегда косвенные признаки говорят об истраченном ресурсе матрицы.

Вердикт! Нужна дефектовка инструмента.  5Единиц.ру объясняет!

Визуально матрица годная, а профиль выходит кривой или с дефектами на поверхности. Вам как Покупателю объясняют о необходимости провести калибровку и дефектовку. Это значит, что инструмент передают на доработку: убирают лишнюю стружку, зачищают полости, убирают заусенцы, на токарном станке исправляют производственный дефект на внутренней поверхности матрицы . Это процедура обычно бесплатная, т. к. причины возникновения проблемы связаны с технологическими нарушениями при производстве матричного инструмента.

Важно! Если Вас просят оплатить такую услугу?  Шараш монтаж! Требуйте устранения за счет Поставщика.

Как заказать алюминий профиль по чертежу в компании 5Единиц.ру?

1. Подготовить читабельные чертежи в формате DWG с указанием всех размеров
2. Подготовить ТЗ с желаемыми параметрами профиля - сплав, шероховатость поверхности, длина, покрытие цветной анод, покраска, бесцветный анод  или без покрытия, жесткость Т1 до Т
3. В ТЗ желательно указатель сферу применения,  не все сплавы подходят под определенные задачи
4. Весь комплект подготовленных файлов нужно отправить на почту info@5edinic.ru

У вас на руках нет чертежа, но есть образец чужого профиля?

1. Подготовить образец размером не более 4см в длину
2. Оплатить счет за разработку чертежа от 12000 руб/ед. с учетом НДС
3. За свой счет отправить в ТК до адреса получателя (адреса нашего офиса)
4. Консультация юриста от 4000 руб/30 минут без учета НДС

Существует  риск нарушить авторские права изобретателя. 5Единиц.ру предупреждает об ответственности!
