Профиль алюминиевый для каркасно-тентовых конструкций
Тентовые конструкции делятся на легкие и тяжелые, легкие - шатры и торговые палатки. Тяжелые это промышленные навесы, ангары для хранения, сценические конструкции. Профиль для промышленных навесов используется из алюминия толщиной не менее 1мм, жесткость Т1 и сплав 6063
Если Вы впервые собираете тентовую конструкцию и не знаете, какой профиль выбрать, изучите инструкцию ↓Что означают параметры в тентовом профиле - жесткость Т1 и сплав 6063 ?
Т1 - это самая минимальная жесткость конструкции, она указывает, что профиль можно использовать для стропила или продольной балки. Разрешается небольшой прогиб. Если жесткость более Т2 или Т6 такой профиль при прогибе больше 5гр даст разрыв, он не подходит как каркас под конструкцию.Сплав 6063 - указывает на составную часть, это алюминий с улучшенным показателем коррозионной стойкости. Конструкция эксплуатируется на улице, а коррозия это враг любой металлической конструкции.
Какие бывают алюминиевые профиля в тентовых конструкциях?
Для сборки легких навесов или шатров используется 1-пазовый и 2-пазовый профиль под кедерДля сборки промышленных тентовых конструкций и ангаров используется 4-пазовый профиль под кедер
Что такое кедер под алюминиевый профиль ?

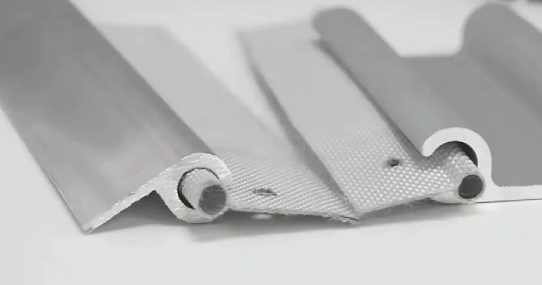

Кедер (он же ангарная вставка) состоит из ПВХ стержня, обмотанного полиэстеровой тканью для подшива основного навеса.
Если Вы уже поняли, ПВХ стержень как раз входит в пазы алюминиевого профиля, под диаметр входного канала паза профиля подбирается диаметр стержня кедера. Для вашего удобства компания 5Единиц.ру разработала фильтр подбора профиля с удобным для Вас диаметром пазам, прямо сейчас можно посмотреть:
На легкие конструкции - диаметры Ø9 паз Ø10 паз Ø11 паз Ø14 паз Ø15 паз
На промышленные конструкции - диаметры Ø10 паз Ø13 паз Ø18 паз
Как собрать каркасно-тентовую конструкцию из алюминиевого профиля?
Первым делом нужно нарезать алюминий под высоту и ширину тентовой конструкции, для сборки торцевой опоры используется профиль Ø10 паз НЧП 703 с параметрами 89х45 мм, он является опорой конструкции и устанавливается поворотом от торца внутрь. Далее устанавливается боковая опора из профиля Ø13 паз НЧП 1374 с параметрами 143х87 мм, это основа, которая берет на себя весь вес каркаса конструкции тента. Фиксация каркаса верхней части выполняет роль стропило, он также собирается из профиля Ø13 паз НЧП 1374 с параметрами 143х87 мм, остальная часть балки продольной и коньковый прогон собирается из профиля Ø10 паз НЧП 703 с параметрами 89х45 мм.
На что обратить внимание при выборе поставщика тентового алюминиевого профиля?
Скорость обработки заявки, знания технологии производства алюминия и наличие подтверждающих сертификатов по составу алюминия. Неправильный выбор может привести к печальному исходу собранной конструкции, и для примера,- Сплав АД31 без закалки
- Состояние поставки Т3-6
- Вторичное сырье
Состояние поставки Т3-6 - это то же самое, что по описанию сверху, но профиль наоборот, становится слишком жесткий, не поддается распилу и сверлению. Передержали в печи старения.
Вторичное сырье - алюминий на производство поступает столбами и чушками, проверить состав возможно по декларации и по строгому регламенту технического анализа пробы. Так просто или ошибочно на пресс не попадает вторичный сплав, а вот если производитель хочет сэкономить, закупка происходит по специальному регламенту. Такой сплав может содержать в себе вредные химические примеси и прочий мусор, а в агрессивной среде поменять цвет или покрыться коррозий.
